东风途逸纯电吸污车

   2026-10-14 58:05:34

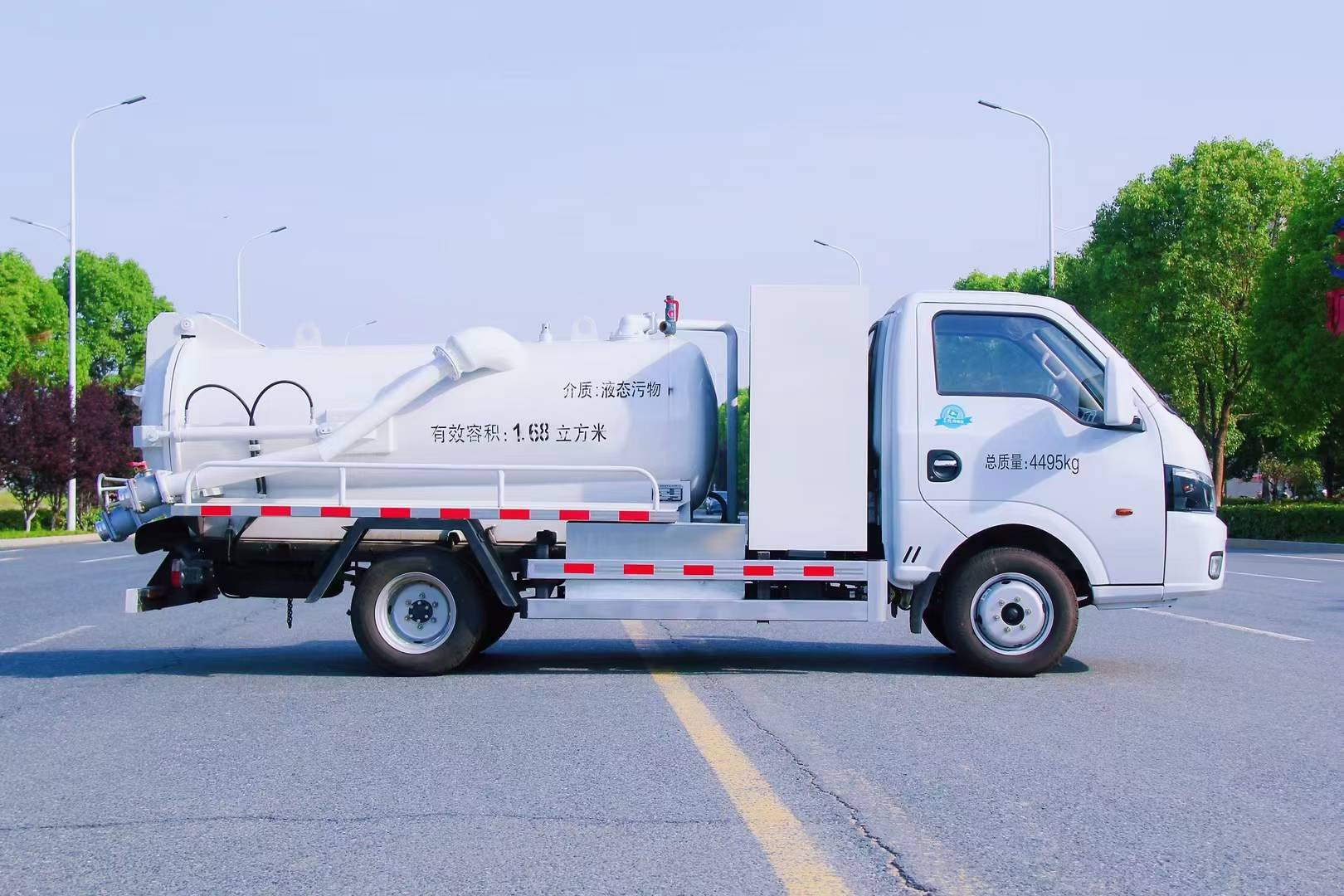

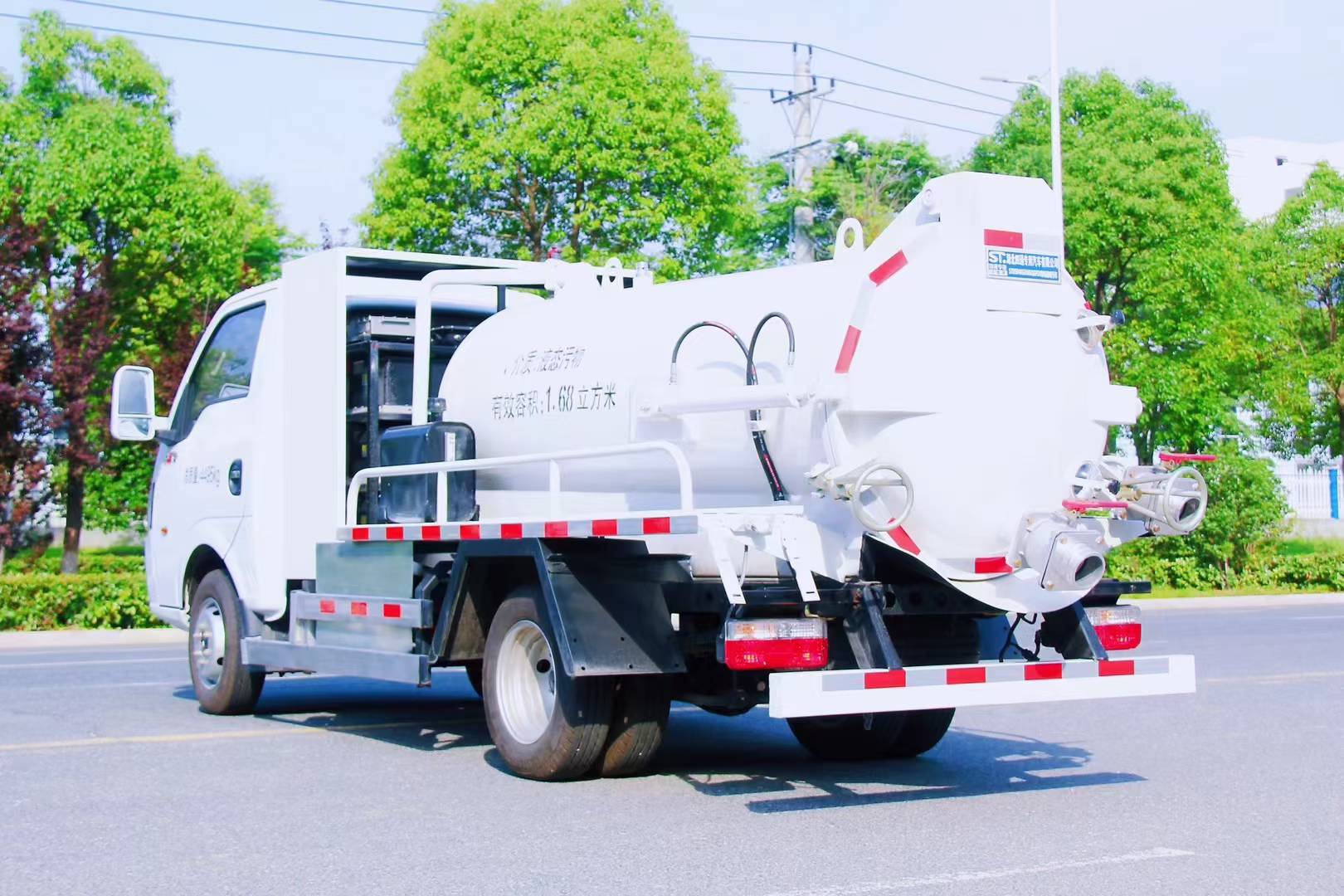

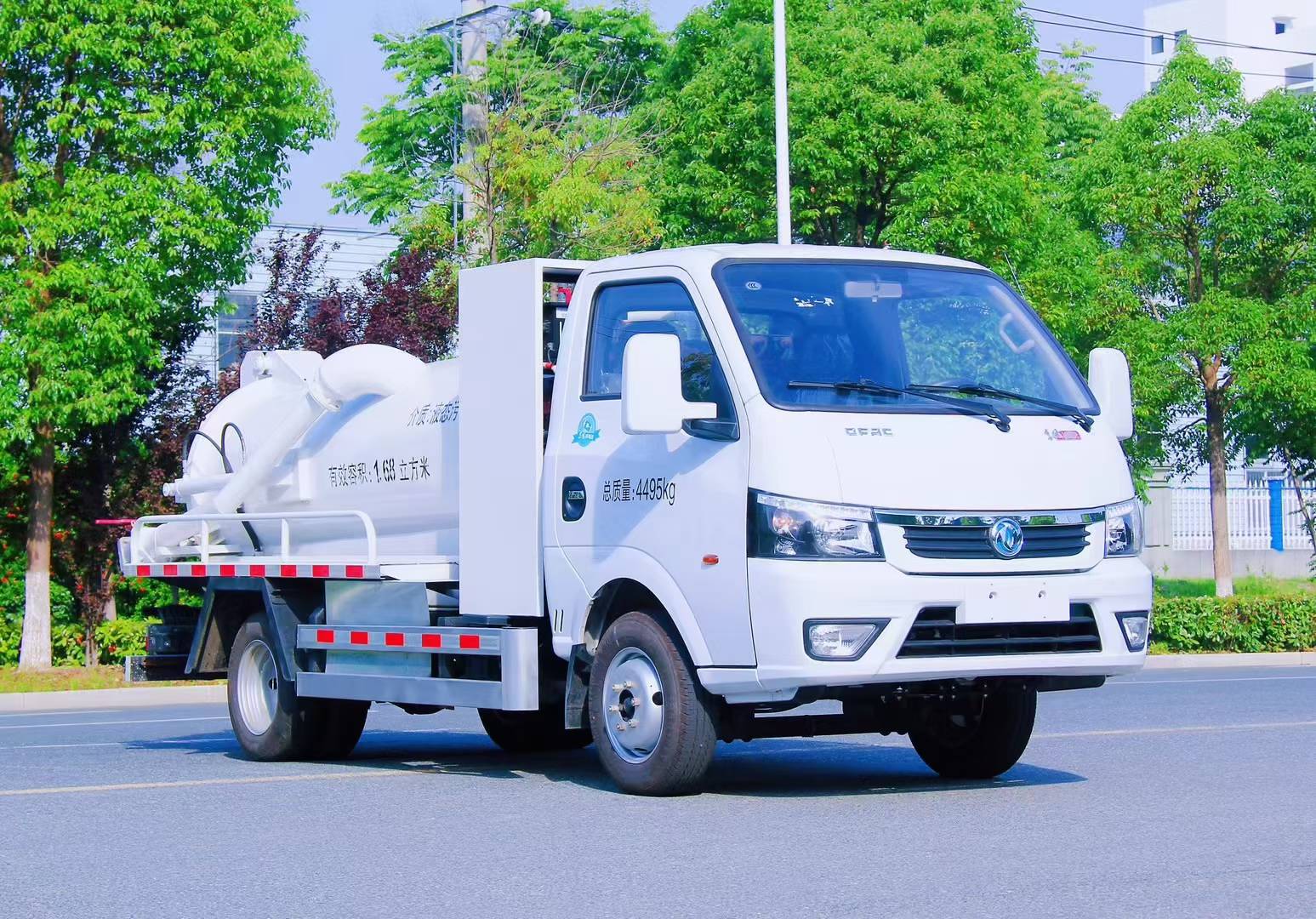

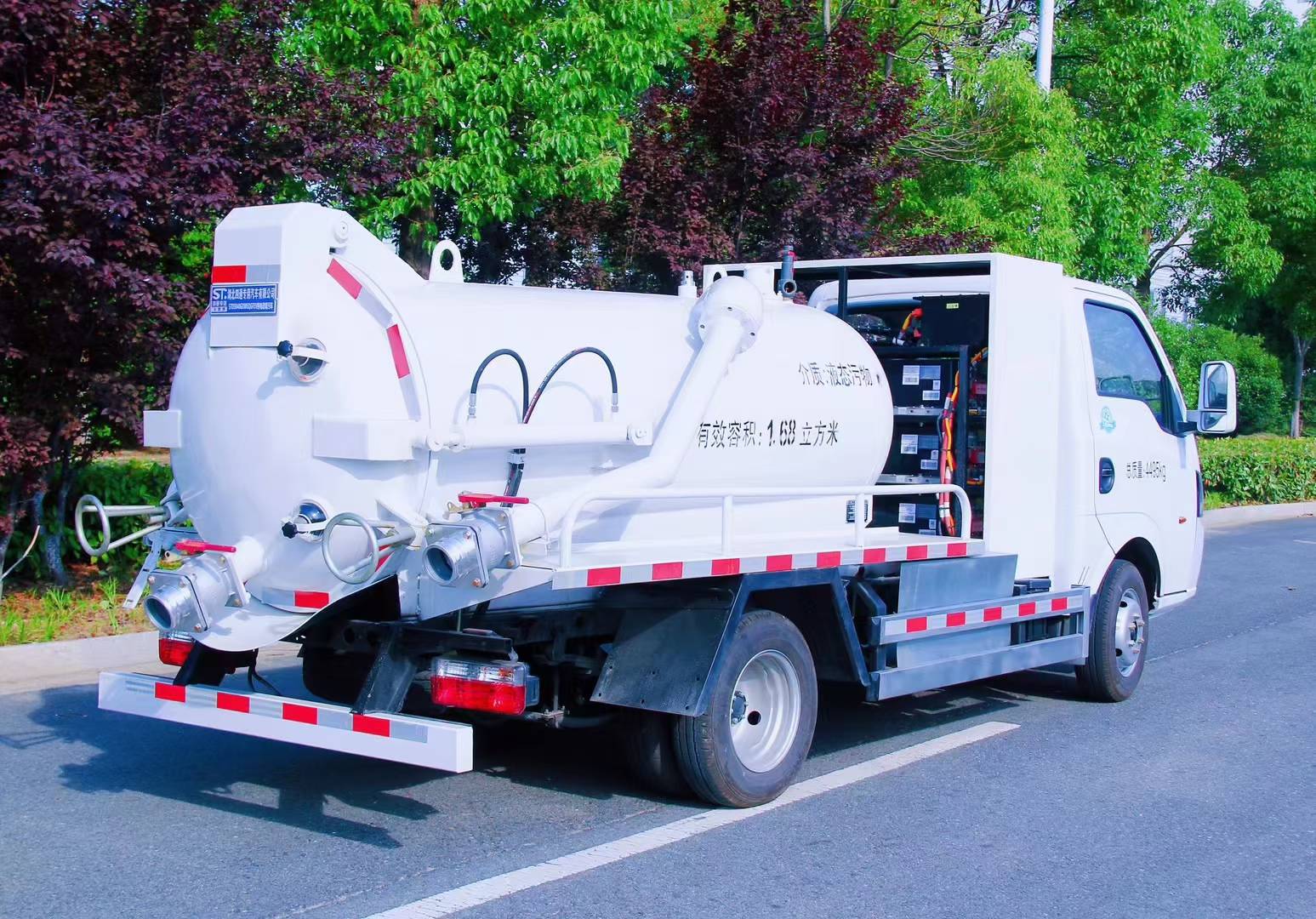

一辆城市清淤小钢炮——东风途逸纯电吸污车！

底盘采用东风股份途逸纯电二类底盘，多功能方向盘，轿车等级内饰。宁德时代67度电的磷酸铁锂电池搭配100千瓦精进永磁同步电机。

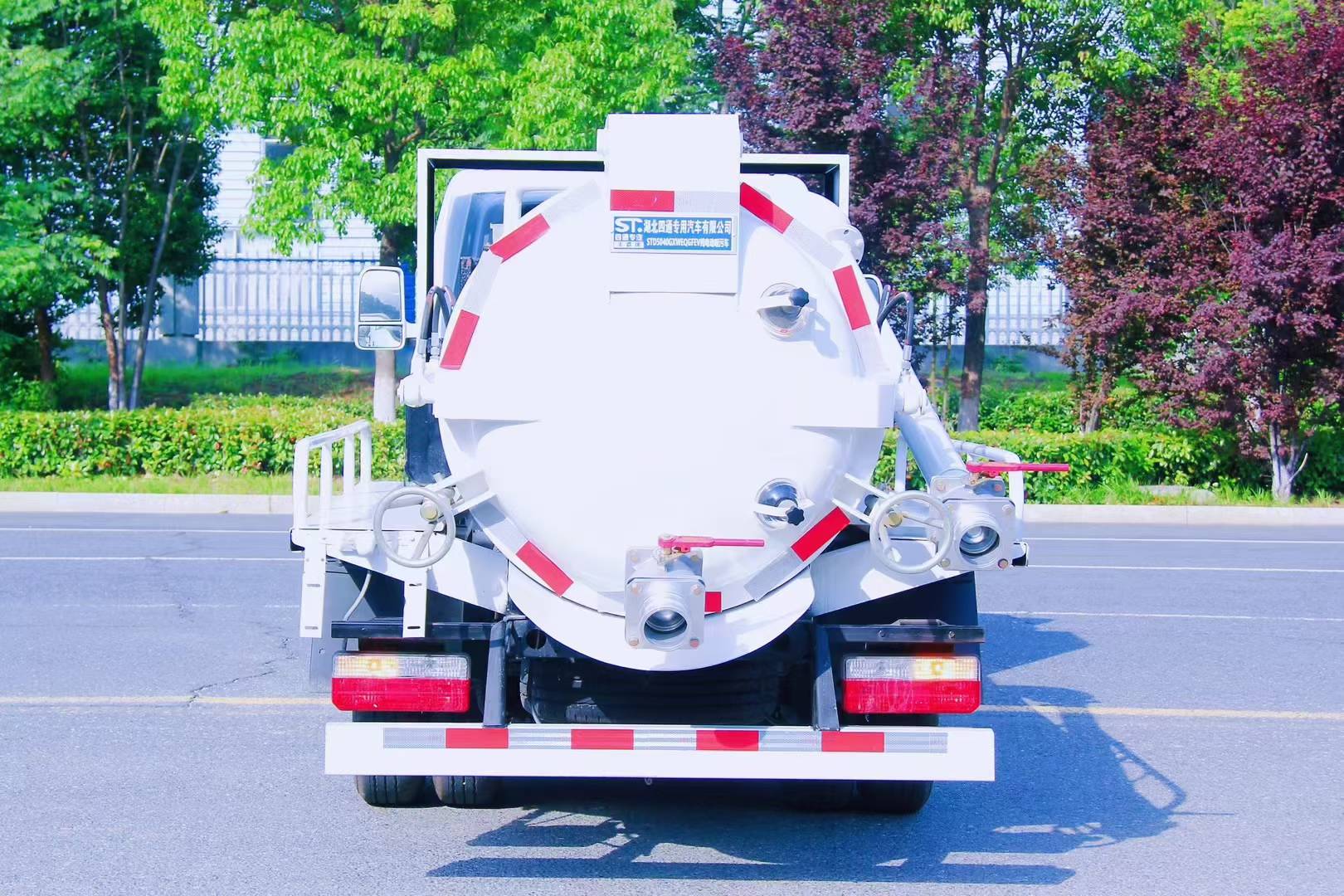

吸污罐体容积2立方米，上装前高后低设计，放料更干净。5.5千瓦上装电机驱动杭州威龙45/7000真空吸污泵。后门液压开启，机械锁紧。加粗进料管道，尾部100卸料阀，作业顺畅快捷。

整车高度不超过2.1米，连地下室都可轻松穿行。4495的总质量，C照即可驾驶，市区畅通无阻。超长续航里程200公里，电池充满仅需30分钟。三电5年20万公里的超长维保。

纯电零排放、运营费用低、C照即可驾驶、能下地下室，特别适合城市下水管网、化粪池的清理作业！

3产品优势

3.1自研专用底盘

该底盘是由我司自主研发，并结合我司在环卫车行业深耕多年的经验和技术，为解决客户痛点及改装厂改装便利性而全新开发的与上装融合设计的一款纯电动吸污车专用底盘。我司自研专用车底盘具有的优势及特点：

专用底盘

底盘和上装一体化设计和制作，上装底盘结构融合设计，底盘预留装配空间和接口，不破坏底盘结构与防腐性能，匹配度更高，性能更优异；

整车CAE分析、轻量化设计

整车经CAE分析优化，满足车辆各种使用工况，同时实现整车轻量化，罐体容积更大。

车架电泳防腐工艺：采用510L/610L 高强度大梁钢，采用电泳工艺，保证结构件 6-8  年不腐蚀，更加耐用可靠。

集成式热管理。

信息化：整车信息化实时监控；上装作业大数据；精准把握用车习惯，提升管理效率。

3.2系统优势

1)    高效驱动系统：我司自研底盘三电系统采用高度集成方案，通过大数据分析提取吸污车作业工况数据，定向调控系统控制参数，动力系统始终处于高效区运行，高效节能。

2)安全可靠：

三电系统安全：

(1)电池：

a.高安全磷酸铁锂电池，全生命周期IP68防护；

b.采用高强度铝合金箱体+RTM工艺箱盖，具有重量轻、强度高、耐腐蚀、寿命长，满足严苛的挤

压、振动、碰撞试验要求，全生命周期不起火；

c.采用集成式热管理设计，保障电池-30～60℃的宽温域正常使用，自带电池加热系统，在冬季对电池进行持续加温，延长续驶里程。

(2)电机：

a.驱动电机防护等级达IP68；

b.保护功能：过温、过载、相间短路、对地短路、过电流、过电压、欠电压、缺相、失速、工作

时负载突变等即时停机保护本体不受损坏功能。

(3)电控：

a.采用高集成度控制器，内部结构设计简洁，配电及控制集成为统一模块,稳定可靠；

b.高防护性：符合IP68标准防护等级。

c.抗干扰性：优良的EMC性能，满足18655CLASS3等级

防溜坡：车辆处于坡道上，档位位于驱动档位，车辆将激活防溜坡功能，控制电机进入零转速控制，实现防溜坡功能。

胎压监测：实时监控胎压、温度，实时反馈轮胎状态，提高行车安全。

电动助力转向：转向的轻便性能和主动回正性，使转向助力实现智能化，便于人机交互驾驶。

3)充电方便快捷

直流快充：配备单枪快充插座，SOC30%充到80%仅需30 分钟时间（环境温度：≥20℃,充电桩功率≥150kW）。

交流充电：可选配功率6.6kW交流充电插座，满足客户在不同场景下的充电需求。

3.3使用便利性

静默模式：开启后，低速提示音、上装作业提示音关闭，仅保留右转弯提示音。

>中间扶手：中间座椅靠背放倒后，带有杯托及储物功能，实用性好。

3.4产品功能优势

上装操作简单、便捷

车辆具备吸污和强排功能，提高作业效率，同时尾门通过液压驱动开启和关闭，操作方便、快捷，罐体内部采用自流式结构设计，可通过本身结构进行排污，车辆使用方便简单。

作业能力强

(1)选用50QZXDH-45/7000型单级旋片油封泵，具备使用方便，工作压力范围宽，可在大气压下直接启动，使用寿命长，是吸污、吸粪车首选真空泵。

(2)控制便捷，采用硅胶面板控制电机启停，尾门开闭，硅胶面板位于动力机舱四通阀处，操作方便，实用性强。

作业安全

配置防溢阀，并设置报警装置；

配置泄压安全阀(正压、负压),防止工人在误操作的情况下

导致罐体吸扁的现象发生；

配置浮球报警装置，罐体满罐时发出声光报警信号，提醒作业人员停止上装作业，保护上装；电机调速功能，作业过程中根据作业需求，实时调整电机转速，提高作业效率。

3.5产品可靠性优势

1)整车可靠性验证充分

>高温试验：高温试验在新疆维吾尔自治区吐鲁番市进行。吐鲁番市位于新疆维吾尔自治区中部，全年平均气温13.9℃,高于35℃的炎热日在100天以上。夏季极端高气温为49.6℃,地表温度多在70℃以上，有过82.3℃的纪录。

为测试车辆的耐高温性能和可靠性。我们通过安装传感器、记录仪等设备，监测车辆的各项数据，并记录行驶过程中的异常情况。测试开始后，我们首先对车辆的电池温度进行了监测。通过实时记录，我们发现在高温环境下，电池温度的上升速度相对较快。然而，车辆的设计和集成式热管理的技术优势使得电池温度能够在可接受的范围内保持稳定，不会对车辆的性能和可靠性产生负面影响。除了电池温度，我们还测试了车辆的续航能力和动力性能。通过长时间的行驶测试，在高温条件下，车辆的续航能力仍然可以满足日常工作需求。而且，车辆的加速度和行驶稳定性也表现出较高的水平，能够适应复杂的道路环境。>涉水试验：为检测车辆绝缘安全性，对整车进行涉水试验，按照国家标准车辆涉水试验要求进行测试；

4.5吨自装卸空载：以速度10km/h,

涉水300mm深，整车绝缘阻值正常，

可正常行驶；18吨洒水空载：

以10km/h涉水500mm深，

整车绝缘正常。

>强化坏路试验：整车进行强化坏路试验，通过模拟各种路况，如凸起、凹陷、梯形坑洼、石头、水洼等，来测试汽车的性能。通过测试可以检测汽车零部件的耐久性，如底盘、悬挂系统、轮胎等，以确保汽车在实际道路上的使用中能够保持稳定和可靠的性能。

零件可靠性验证

整车通过零部件(如：电机、电控、动力电池)、系统(如：制动系统、转向系统、悬架系统)、整车三级体系认证，各系统零部件均经过各项耐久可靠性测试。

4专用装置

4.1罐体

1)材质优良：

          罐体采用优质高强度碳钢材料焊接而成，板材厚度4mm。

2)防腐工艺先进：

罐体采用国际标准电泳工艺，能够在罐体表面形成致密的防腐膜，经久耐用；内壁采用进口环保防腐漆处理，耐用更持久；

高温烤漆工艺，罐体喷漆采用烤漆工艺，油漆与电泳防腐膜结合更紧密。

4)结构强度好：

罐体内设置防波机构，用来减轻车辆运行过程中罐内清水对罐体前后的冲击，并增强了罐体的刚性。

4.2侧防护

侧防护采用铝合金横杆结构侧防护，外观简洁、整齐、大方，防护效果好。

4.3作业系统

1)  整车工作原理：

真空泵吸污系统：利用定制开发永磁同步电机驱动真空泵，真空泵内偏心转子旋转，旋片在离心力的作用下紧贴着泵的内壁滑动，吸气工作室的容积逐渐增大，被抽气体吸入其中，直到旋片转到吸气结束，吸入气体被隔离。转子继续旋转，被隔离气体逐渐被压缩，压力增高，当压力超过排气口的压力时，则气体被排出泵外。这样反复循环，将容器中的空气抽去形成真空。当罐体内部真空度达到一定程度时，外部污水、污泥等在大气压强的作用下通过吸污管进入罐体，实现吸污功能。

下面是真空泵吸污系统工作原理图：

真空泵吸污系统工作原理图

4.4上装动力及操控系统

1)动力机组

采用电机、电控、真空泵集成式机组，电机为5.5kw定制专用上装驱动电机，真空泵与电机采用直连方式，连接高效、低噪音，电控采用风冷式控制器。

电机参数：

2)操控面板

采用旋钮操控盒，操作简单、便捷，配有水泵调速旋钮，可根据实际作业需求进行调整；

3)语音播报器

可以用于播放音乐，具备多种的语音提示和音乐报警，准确播报各种安全提示和故障点。

4)操控系统

●  系统采用CAN总线控制系统，并可通过硅胶面板实现调速控制；

●设置满罐报警装置，当罐体内部污泥、污水达到报警位置时通过声光报警装置，提醒作业人员停止系统工作。

5驾驶室配置介绍

随车工具 / 备品备件
